圧縮ロードセル X-CS15-I-H9-2M
機能
- 高精度抵抗ひずみ原理を採用
- 0～20kgの範囲の力測定をサポートします。
- 取り付けが簡単で堅牢な耐圧構造。
- 小型で美しい外観
- 高い応答周波数、高精度。
お問い合わせ
技術的なパラメータ
寸法と容量
Application
ファイルのダウンロード
関連ブログ
技術的なパラメータ
| 容量（オプション） | 2kg,3kg,5kg,10kg,20kg | 材料 | ステンレス鋼 |
| 非線形性 | ≤0.05% FS | 定格出力 | 0.5～2.4mV/V |
| 推奨励起 | 5-10VDC | 最大励起 | DC 10V |
| 保護等級 | IP54 | 補償温度範囲 | -10〜40℃ |
| ヒステリシス | ≤0.05% FS | 動作温度範囲 | -20〜80℃ |
| 再現性 | ≤0.05% FS | 絶縁 | ≧5000MΩ/100VDC |
| 入力インピーダンス | 350Ω±10Ω | 出力インピーダンス | 350、10±XNUMXΩ |
| クリープ（30分） | ≤0.05%FS | 出力に対する温度の影響 | ≤0.2%FS/10°℃ |
| ゼロバランス | ± 2% FS | ゼロに対する温度の影響 | ≤0.2%FS/10℃ |
| 安全な荷重制限 | 150％FS | 最大荷重限界 | 200％FS |
| ケーブルサイズ | Ø2×4m | 疲労寿命 | フルスケール1万回以上 |
| ケーブル接続 | Ex+: 赤; Ex-: 黒; Sig+: 緑; Sig-: 白 | ||

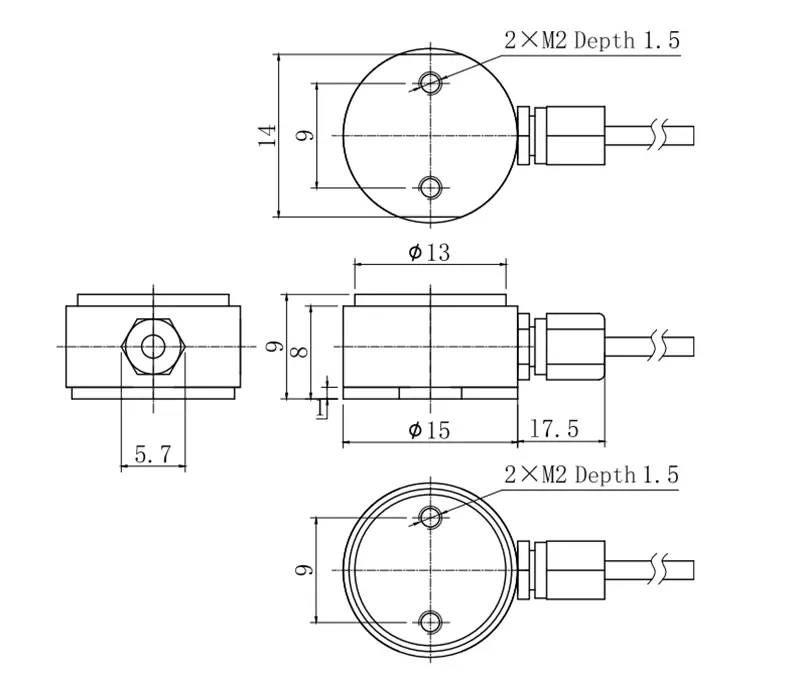

寸法と容量
Application
キーボードスイッチの感触試験機、熱・冷感制限機の圧縮力測定、ロボットグリッパーの把持力測定など、狭いスペース設置での測定に最適です。
ファイルのダウンロード
