引張・圧縮ロードセル X-S02
機能
- 高精度抵抗ひずみ原理を採用
- 0～20トンの範囲の力測定をサポートします。
- S構造設計、圧縮と張力、取り付けが簡単で柔軟性があります。
- ステンレス鋼/合金鋼素材。
お問い合わせ
技術的なパラメータ
寸法と容量
Application
ファイルのダウンロード
関連ブログ
技術的なパラメータ
| 容量（オプション） | 5kg,10kg,20kg,50kg,100kg,200kg,500kg,1t,1.5t,2t,5t,7t,8t,10t,20t | ||
| 非線形性 | 0.02～0.1%FS | 定格出力 | 2.0±0.2mV/V |
| 推奨励起 | 5-10VDC | 最大励起 | DC 10V |
| 保護等級 | IP66 | 補償温度範囲 | -10〜40℃ |
| ヒステリシス | 0.02～0.05% FS | 動作温度範囲 | -20〜80℃ |
| 再現性 | 0.02～0.05% FS | 絶縁 | ≧5000MΩ/100VDC |
| 入力インピーダンス | 380、30±XNUMXΩ | 出力インピーダンス | 350、5±XNUMXΩ |
| クリープ（30分） | ≤0.02%FS | 出力に対する温度の影響 | ≤0.02% FS/10℃ |
| ゼロバランス | ±1％FS | ゼロに対する温度の影響 | ≤0.02% FS/10℃ |
| 安全な荷重制限 | 150％FS | 最大荷重限界 | 200％FS |
| ケーブルサイズ | Ø5×3m | 疲労寿命 | フルスケール1万回以上 |
| ケーブル接続 | Ex+: 赤; Ex-: 黒; Sig+: 緑; Sig-: 白 | ||

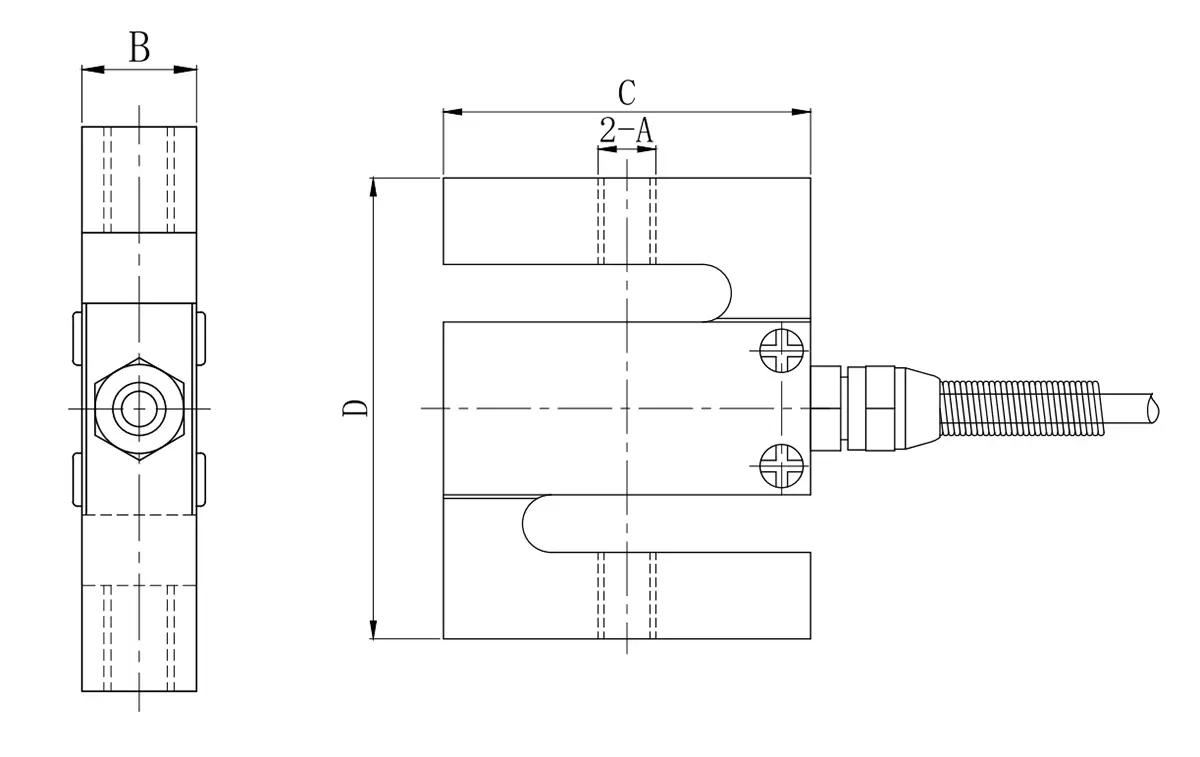

寸法と容量
| 容量 | A | B | C | D |
| 5/10/20/50kg | M8 | 12.7 | 51 | 64 |
| 100/200 / 500kg | M12 | 19.1 | 51 | 76 |
| 1 / 1.5t | M12 | 25.4 | 51 | 76 |
| 2 / 5t | M20 | 25.4 | 76 | 108 |
| 7/8/10トン | M30 | 51 | 127 | 178 |
| 20t | M36x3 | 60 | 140 | 188 |
Application
主に、小範囲の力の試験装置、ホッパースケール、挿入力試験装置、リベット機械、溶接機、熱および冷ラミネート機、キーボードスイッチの感触試験装置などの張力および圧縮試験装置および自動装置の分野に適用されます。
